商品の詳細:
お支払配送条件:
|
| 精度: | 0.001mm | 決議: | 0.001mm |
|---|---|---|---|
| タイプ: | 測定ツール | 使用: | 自動試験機 |
| モデル番号: | CDM03 | 色: | 青い |
| ハイライト: | レーザーの直径の測定,ワイヤ・ゲージの直径,フィラメントの直径の測定用具 |
||
接触しない繊維の直径測定ツール 直径測定装置
フィラメント直径測定器は,CCDスキャンを使用して無接触オンライン調査を行う高精度調査装置です.金属病,光ファイバー,計測と制御など糸と繊維の直径や丸さを同時に示します
1. テクニカルパラメータ
| モデル | 測定範囲 | 差別化 | 精度 |
| LDM-25 | 0.2-20mm | 0.001 | ±0.02%×(読み取り) ±0.001mm |
| CDM-03 | 0.01-2mm | 0.001 | ±0.02%×(読み取り) ±0.001mm |

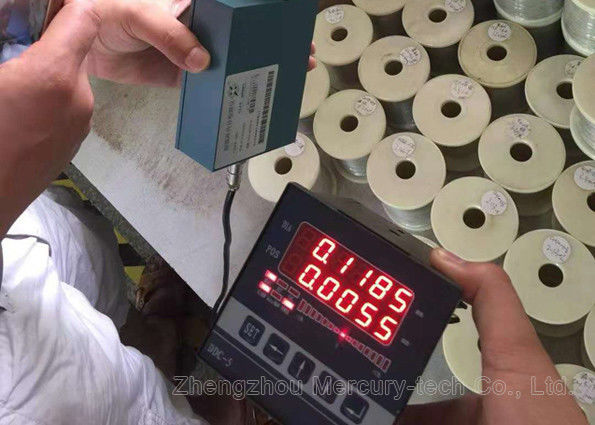

図1.CDM03直径測定
3業績指標は
測定:レーザースキャン
レーザー: 可視赤色半導体レーザー
レーザー出力 <2mW
動作電圧: ~ 220V ± 15% 50〜60Hz
動作温度: -10 ~ 40 °C
湿度: <85% RH
作業モード:連続
電力消費: <30W
サイズ:
測定頭: 372mm×360mm×60mm
4デバイスは,次の特徴を持つ
1PLC,産業用コンピュータに接続できます
2RROFIBUS-DPとMODBUSコンバーターとPLC,IPC接続を割り当てることができます.
3耐性を制御し,製品の品質を改善し,消費量を削減するために,外押し機と自動フィードバック制御にリモコンDDC-5を装備することができます.
繊維用のコンパクトレーザー直径測定装置
簡潔な紹介
LDM1025 単軸コンパクトレーザー直径装置は,レーザースキャンを使用してオンライン測定を非接触的に行う高精度装置です.主に外径の測定と挤出機スクリューや牽引速度を調整するために使用されます外径を制御する
LDM2025 双軸コンパクトレーザー直径装置は,レーザースキャンを使用して無接触のオンライン測定を行う高精度装置です.2つの方向で直径を同時に測定する双方向測定の欠陥を克服します.ディスプレイユニットは同時に直径平均値とワイヤとパイプの丸さを表示できます.

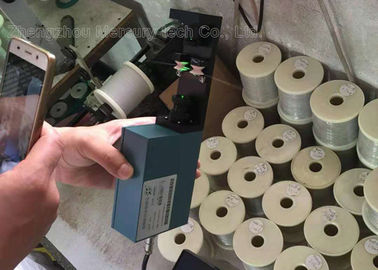

図2. LDM1025とLDM2025直径測定計
技術パラメータ:
LDM1025 単軸コンパクトレーザー直径計
| タイプ | コンパクトレーザー直径計 |
| 測定頭 | LDM1025 |
| コントローラー | DDC-7202 |
| ゲートサイズ | 25mm |
| 測定範囲 | 0.1mm - 20mm |
| 測定したサイズ | 0.1mm |
| レーザータイプ |
視覚赤 半導体レーザー 660mm |
| 精度 | ±0.0005mm |
| 繰り返し可能性 | 0.00015mm |
| データ収集速度 | 1400回/秒 |
| 最大スキャン速度 | 82m/s |
| 温度 | -10〜50°C |
| 湿度 | 35%から85% |
| 純重量 | 1.4Kg |
| サイズ | 263.5×80×45mm |
| ディスプレイタイプ | 4.3インチタッチスクリーン |
| 測定単位 | mmまたはインチ |
| 調整可能な解像度 |
00.0001mm - 0.1mm 0.00001インチ - 0.01インチ |
| アラーム リレー出力 | 2 NOまたはNCターミナル |
| アナログ出力 | +TOL-TOL出力 PIC出力 制御電圧: 16 ビット ± 10V DC 電流:0〜10mA (速度制御用) |
| 通信出力 | RS485 |
| 出力ポート | 2つの方法 OC出力 |
| 制御器の寸法 | 190 × 86 × 270mm |
| 装置の大きさ | 164 × 82mm |
| パネルの設置サイズ | 180 × 66mm |
| 特徴 | 1単軸レーザー直径計または2軸レーザー直径計または2つのレーザーCCD計を4セットまで接続します. 2画面機能:多軸測定 +タール, -タール値,など |
図3. LDM1025直径測定計
図4. LDM2025直径測定計
LDM2025 二軸コンパクトレーザー直径計
| タイプ | コンパクトレーザー直径計 |
| 測定頭 | LDM2025 |
| コントローラー | DDC-7202 |
| ゲートサイズ | 25mm |
| 測定範囲 | 0.1mm - 20mm |
| 測定したサイズ | 0.1mm |
| レーザータイプ |
視覚赤 半導体レーザー 660mm |
| 精度 | ±0.0005mm |
| 繰り返し可能性 | 0.00015mm |
| データ収集速度 | 800回/秒 |
| 最大スキャン速度 | 82m/s |
| 温度 | -10〜50°C |
| 湿度 | 35%から85% |
| 純重量 | 3.0kg |
| サイズ | 187×240×50mm |
| ディスプレイタイプ | 4.3インチタッチスクリーン |
| 測定単位 | mmまたはインチ |
| 調整可能な解像度 |
00.0001mm - 0.1mm 0.00001インチ - 0.01インチ |
| アラーム リレー出力 | 2 NOまたはNCターミナル |
| アナログ出力 | +TOL-TOL出力 PIC出力 制御電圧: 16 ビット ± 10V DC 電流:0〜10mA (速度制御用) |
| 通信出力 | RS485 |
| 出力ポート | 2つの方法 OC出力 |
| 制御器の寸法 | 190 × 86 × 270mm |
| 装置の大きさ | 164 × 82mm |
| パネルの設置サイズ | 180 × 66mm |
| 特徴 | 1単軸レーザー直径計または2軸レーザー直径計または2つのレーザーCCD計を4セットまで接続します. 2画面機能:多軸測定 +タール, -タール値,など |
図5. LDM2025直径測定計
