| 測定精度: | ±1μm | モデル番号: | CDM03 |
|---|---|---|---|
| 色: | 青 | 材料: | 金属 |
| リードタイム: | 支払いを受けた後3日以内に | 力: | 電子 |
| ハイライト: | レーザーの直径の測定,レーザーのゲージの測定,フィラメントの直径の計器 |
||

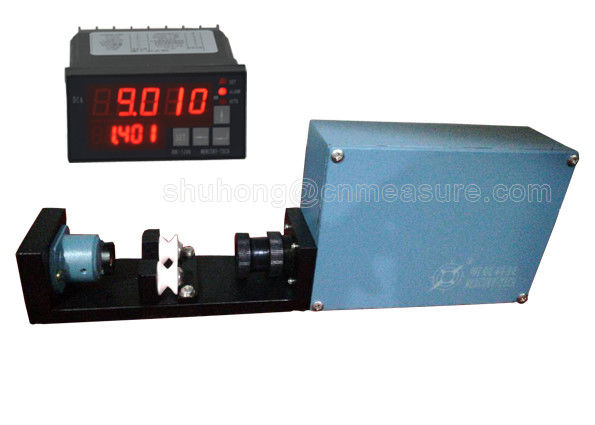

CDM03レーザー径ゲージ 0.01mm～2mmの範囲でのフィラメント径測定。
フィラメント径測定器は、レーザー走査を用いて非接触でオンライン測定を行う高精度な測定装置です。主に、様々なワイヤー、ケーブル、パイプの製造ラインにおいて、外径の測定や、押出機のスクリュー速度または牽引速度を調整し、外径（OD）を制御する目的で使用されます。また、ワークの外径やサイズの測定にも適用できます。
1. 技術パラメータ
| モデル | 測定範囲 | 分解能 | 精度 |
| LDM-25 | 0.2-20mm | 0.001 | ±0.02%×(読み取り値)±0.001mm |
| CDM-03 | 0.01-2mm | 0.001 | ±0.02%×(読み取り値)±0.001mm |
2. 性能指標
測定方式：レーザー走査
レーザー：可視赤色半導体レーザー
レーザー出力：<2mW
動作電圧：～220V ±15% 50 - 60Hz
動作温度：-10～40℃
湿度：<85% RH
動作モード：連続
消費電力：<30W
外形寸法：
寸法：
CDM03測定ヘッド：372mm×360mm×60mm
LDM-25測定ヘッド：461mm×80mm×200mm
3. 本装置の特性
i. PLC、産業用コンピュータに接続可能。
ii. PROFIBUS-DPを割り当て、MODBUSコンバータとPLC、IPCを接続可能。
iii. リモートコントローラーDDC-5を装備し、押出機と自動フィードバック制御により、公差を制御し、製品品質を向上させ、消費量を削減できます。
4. 表示コントローラー（モデル：DDC-5）
i. リモート表示と制御に使用されます。
ii. DCモーター、VVVFモーターに適用可能。
iii. コントローラーは、直径公差に応じて押出機またはトラクターの速度を制御できます。
信号距離：500m以上
出力電圧：±10V
RS485を搭載しており、PLC産業用制御コンピュータに接続可能
PROFIBUS-DPまたはMODBUS
90mm×90mm（モデル：DDC-5）
