商品の詳細:
お支払配送条件:
|
| 稼働電圧: | | 220V ±15% 50 -要求による60Hz | タイプ: | 測定ツール |
|---|---|---|---|
| 材料: | メタル | リードタイム: | 支払いを受けた後3日以内に |
| 決議: | 0.001mm | 測定精度: | ±0.001mm |
| ハイライト: | 管のゲージの厚さ,内径のゲージ,管レーザーの直径の測定単位 |
||

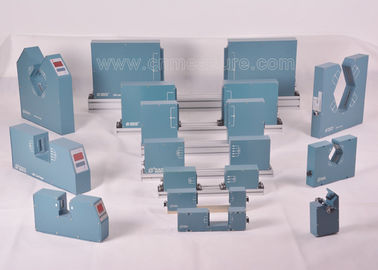

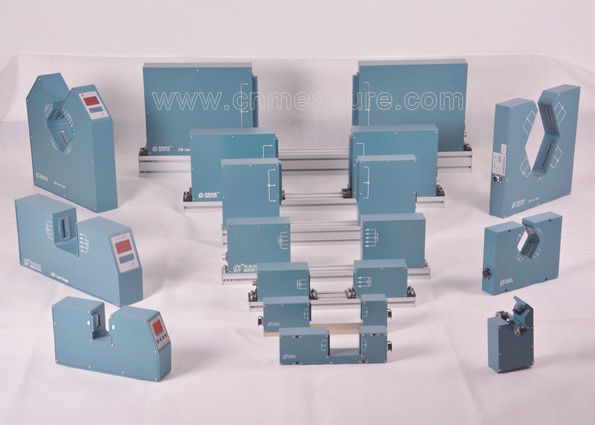

ケーブル・ワイヤー・パイプ・レーザー・直径測定装置 直径制御装置
仕様
1) 電線管のレーザー直径測定単位
(2) 精度: 0001
3) 測定と制御
4) モデル LDM-25. 直径測定範囲は0.1-20mmから
モデル LDM-50 直径測定範囲は0.2-45mmから

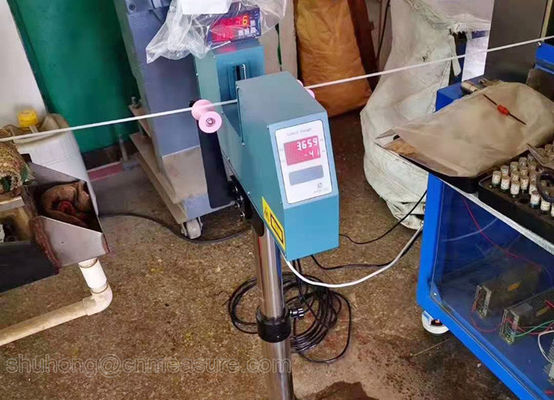

ケーブルワイヤパイプのレーザー直径測定装置は,レーザースキャンを使用して無接触のオンライン測定を行う高精度装置です.主に外径の測定と挤出機スクリューまたは牽引速度を調整するために使用されます鉄線,ガラス,パイプ,ワイヤ,ケーブル,などの直径を測定し制御するために適用されます.
また,作業部品の外径とサイズ測定にも適用できます.
1. テクニカルパラメータ
| モデル | LDM-25 | LDM-50 | LDM-100 | LDM-150 | LDM-210 | LDM-380 | |||||
| 測定範囲 | 0.2-20mm | 0.2~45mm | 0.2~95mm | 0.2-145mm | 0.2-205mm | 0.2-375mm | |||||
| ミニサイズ | 0.2mm | 0.2mm | 0.2mm | 0.2mm | 0.2mm | 0.2mm | |||||
| 最大サイズ | 20mm | 45mm | 95mm | 145mm | 205mm | 375mm | |||||
| 精度 | ±0.001 | ±0.002 | ±0.01 | ±0.01 | ±0.01 | ±0.01 | |||||
| 決議 | 0.001mm | 0.001mm | 0.001mm | 0.001mm | 0.001mm | 0.001mm | |||||
| サイズ | 48.5x20x8.5cm | 48.5x20x8.5cm | 62x25x6cm | 92×29×9.5cm | 121×36×8.5cm | 45x50x8.5cm(x2) | |||||
| 測定単位 | mm | mm | mm | mm | mm | mm | |||||
| パワー | ~220V±15%,50〜60Hz | ||||||||||
| 温度 | -10~40°C | ||||||||||
| 湿度 | <85% RH | ||||||||||
|
サイズの頭 シリアル I/O |
スタンダード:RS485 オプション:RS232 / USB / プロフィバス | ||||||||||
| プリセット | 直径 + トール,トール,アラーム設定 | ||||||||||
| 透明度のある測定 | オプション | オプション | オプション | オプション | オプション | オプション | |||||
| 制御出力 | |||||||||||
| シリアル I/O | RS485 | ||||||||||
| アナログ 生産量 | 16ビット±10V DC出力 | ||||||||||
| リレー出力 | 2 ウォルト 無料 (状態,上限,下限) | ||||||||||
2業績指標について
測定:レーザースキャン
レーザー: 可視赤色半導体レーザー
レーザー出力 <2mW
動作電圧: ~ 220Vプラス/マイナス 15% 50 - 60Hz
動作温度: -10 ~ 40 度
湿度: <85% RH
作業モード:連続
電力消費: <30W
サイズ:
LDM25/LDM50 計測頭: 461mm (長さ) * 80mm (幅) * 200mm (高さ)

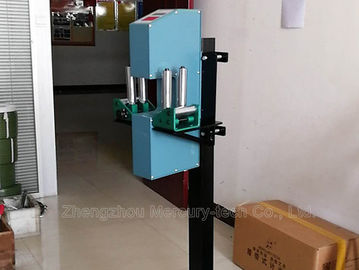

スタンドサイズ: 350mm * 200mm * (700-1000) mm
測定位置の中央の高さは900-1200mm
スタンドの高さは調整できます.
3画面コントローラ
1) リモートディスプレイと制御に使用します.
(2) DCモーター,VVVFモーターに適用できる.
3) 制御器は直径の許容量に応じて,挤出機またはトラクターの速度を制御することができます.
4) 外径を同時に測定できる.
信号距離: 500m以上
出力電圧:プラス/マイナス 10V
RS485で PLC産業制御コンピュータに接続できます
ケーブル・ワイヤ・パイプ双軸レーザー直径測定装置は,レーザースキャンを用いて無接触のオンライン測定を行う高精度装置である.2つの方向で直径を同時に測定する.
金属線,ガラス,パイプ,ワイヤ,ケーブル,など,直径を測定し制御するために適用されます. 双方向測定の欠点を克服します.ディスプレイユニットは,同時に直径の中央値とワイヤとパイプの丸さを表示することができます.
1. テクニカルパラメータ
| モデル | 測定範囲 | 決議 | 精度 |
| LDM-25XY | 0.1 - 20mm | 0.001 | 0.001mm |
| LDM-50XY | 0.2 - 45mm | 0.001 | 0.002mm |
| LDM-60XY | 0.2 - 55mm | 0.001 | 0.002mm |
| LDM-100XY | 0.2 - 95mm | 0.001 | 0.002mm |
