| 材料: | メタル | 色: | 青い |
|---|---|---|---|
| タイプ: | 測定ツール | 決議: | 0.001mm |
| リード タイム: | 3日以内に | 測定精度: | 0.001mm |
| ハイライト: | 車輪径の計器,ワイヤー直径の測定,ワイヤーのためのレーザーの直径のゲージ |
||
無接触測定 電線ケーブルパイプのレーザー直径測定計
LDMシリーズの計器はクラシックな水銀技術製品シリーズで,数十年にわたる技術革新と1,000人以上の顧客がこれらの製品,高精度,信頼性の高い製品を使用しています.今,それはワイヤーですケーブル,パイプの測定の最良の選択です.
シングルアクシスレーザー直径計は,レーザースキャンを使用してオンライン測定を非接触的に行う高精度調査装置です.
主に様々なワイヤ,ケーブル,パイプ生産ラインで使用され,外径の測定とエクストルーダースクリュー速度または牽引速度を調整し,ODの目的を制御します.また,ワークピースの外径とサイズ測定に適用することができます.

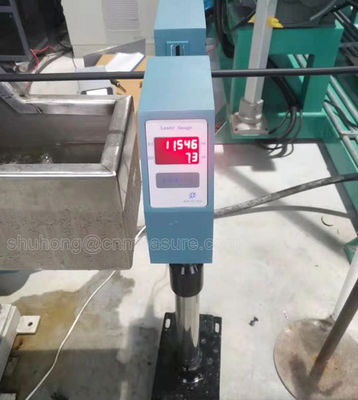

写真はモデルLDM-25またはLDM-50
単軸レーザー直径計の技術パラメータ
| モデル | LDM-25 | LDM-50 | LDM-100B | LDM-150 | LDM-210 | LDM-380 | |||||
| 測定範囲 | 0.2-20mm | 0.2~45mm | 0.2~95mm | 0.2-145mm | 0.2-205mm | 0.2-375mm | |||||
| ミニサイズ | 0.2mm | 0.2mm | 0.2mm | 0.2mm | 0.2mm | 0.2mm | |||||
| 最大サイズ | 20mm | 45mm | 95mm | 145mm | 205mm | 375mm | |||||
| 精度 | ±0.001 | ±0.002 | ±0.01 | ±0.01 | ±0.01 | ±0.01 | |||||
| 決議 | 0.001mm | 0.001mm | 0.001mm | 0.001mm | 0.001mm | 0.001mm | |||||
| サイズ | 48.5x20x8.5cm | 48.5x20x8.5cm | 62x25x6cm | 92×29×9.5cm | 121×36×8.5cm | 45x50x8.5cm(x2) | |||||
| 測定単位 | mm | mm | mm | mm | mm | mm | |||||
| パワー | ~220V±15%,50〜60Hz | ||||||||||
| 温度 | -10~40°C | ||||||||||
| 湿度 | <85% RH | ||||||||||
|
サイズの頭 シリアル I/O |
スタンダード:RS485 オプション:RS232 / USB / プロフィバス | ||||||||||
| プリセット | 直径 + トール,トール,アラーム設定 | ||||||||||
| 透明度のある測定 | オプション | オプション | オプション | オプション | オプション | オプション | |||||
| 制御出力 | |||||||||||
| シリアル I/O | RS485 | ||||||||||
| アナログ 生産量 | 16ビット±10V DC出力 | ||||||||||
| リレー出力 | 2 ウォルト 無料 (状態,上限,下限) | ||||||||||

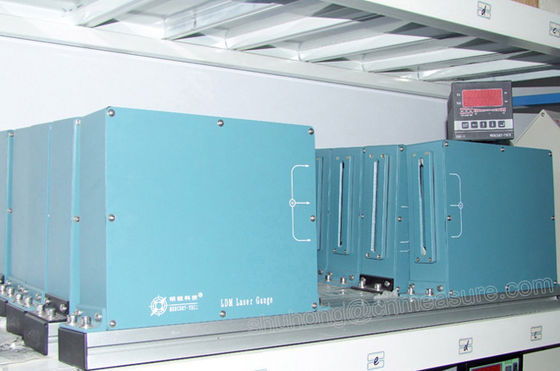

画像 モデル LDM-100B
Dual Axis laser diameter measuring device is the high-accuracy installment that uses the laser scan to carry is the high-accuracy survey installment that uses the laser scan to carry on the no-contacts on-line surveyX軸とY軸) が同時に2つの方向で直径を測定する.
メタルワイヤ,ガラス,パイプ,ワイヤ,ケーブル,などに適用されます. 測定と制御の直径. 双方向測定,線を同時に表示できる平均を示します.パイプ直径丸い
双軸レーザー直径計の技術パラメータ
| モデル | 測定範囲 | 決議 | 精度 |
| LDM-25XY | 0.1 - 20mm | 0.001 | 0.001mm |
| LDM-50XY | 0.2 - 45mm | 0.001 | 0.002mm |
| LDM-60XY | 0.2 - 55mm | 0.001 | 0.002mm |
| LDM-100XY | 0.2 - 95mm | 0.001 | 0.002mm |

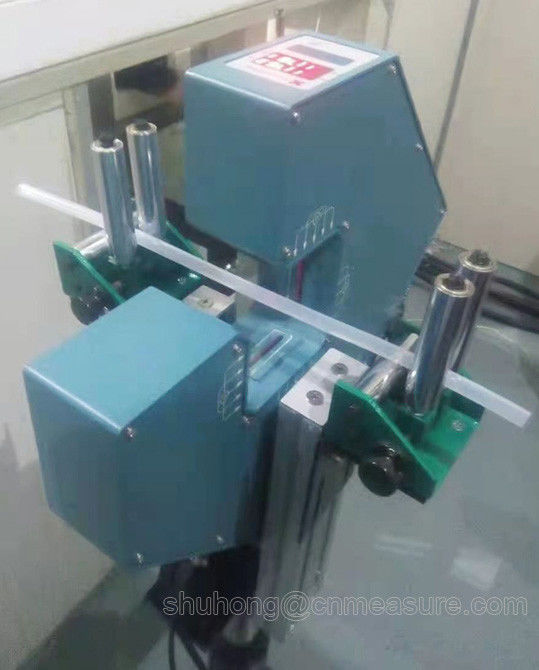

画像 LDM-25XYまたはLDM-50XY
主要な特徴
1 接触のないレーザー直径測定,高速,高精度,良好な繰り返し性
2 リアルタイムで外径と丸さ表示,品質管理と生産効率を改善し,材料の廃棄物を削減します.
3 完全自動化生産を実現するための様々なデジタルおよびアナログ制御信号機能
4 各種事前設定機能,名目値,上位および下位許容量,アラーム制御事前設定,操作が簡単.
5 標準的なデータポート接続が準備済み,データ分析開発の便宜のために互換性のあるソフトウェア.

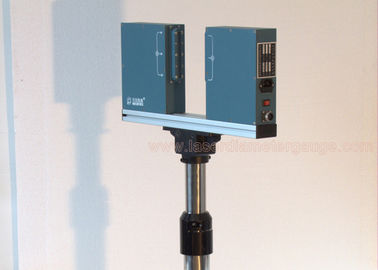

画像 LDM-100XYモデル
主なコントローラ特性
1リモコンの表示と制御に使える
2DCモーター,VVVFモーター (エクストルーダー,トラクター) の速度を制御できます.
3実験室での使用に適しています
4直径が設定された容量を超えると 警鐘が鳴る
5RS485で PLCを制御するコンピュータに接続できます
6寸法: 100mm×100mm×120mm (モデル:DDC-5)
レーザー直径測定計 性能
測定:レーザースキャン
レーザー: 可視赤色半導体レーザー
レーザー出力 <2mW
作業モード:連続
電力消費: <30W
電子パラメータ
動作電圧: ~ 220V ± 15% 50〜60Hz
動作温度: -10 ~ 40 °C
湿度: <85% RH
LDMシリーズの計器はクラシックな水銀技術製品シリーズで,数十年にわたる技術革新と1,000人以上の顧客がこれらの製品,高精度,信頼性の高い製品を使用しています.今,それはワイヤーですケーブル,パイプの測定の最良の選択です.
図.モデル LDM-60XY 測定頭
