商品の詳細:
お支払配送条件:
|
| 測定範囲: | 0.1mm-20mm 0.2mm-45mm 0.2mm-95mm そして | 体重: | 24Kg （パッキングの後で） |
|---|---|---|---|
| 決議: | 1μm | 材料: | メタル |
| タイプ: | 測定ツール | 色: | 青い |
| ハイライト: | レーザーのゲージの測定,ワイヤ・ゲージの直径,高精度なレーザーの直径の測定器 |
||

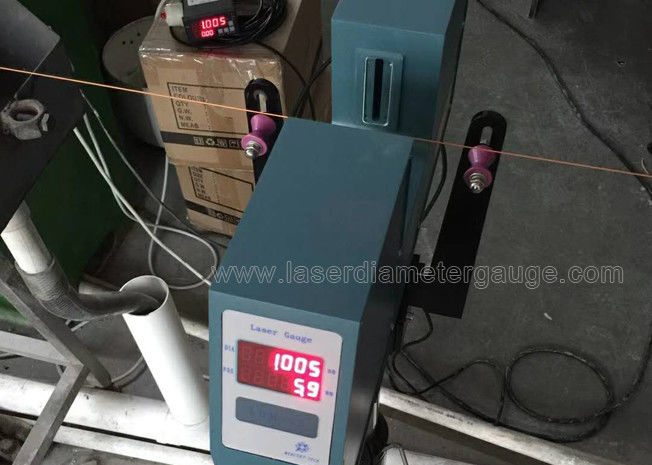

レーザー直径制御計高精度でレーザースキャンを用いてオンライン測定を非接触で行う調査装置です.

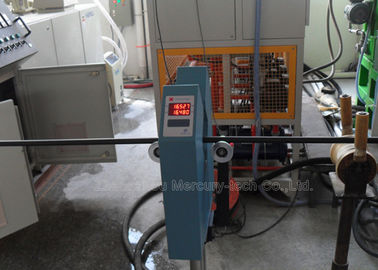

主に様々なワイヤ,ケーブル,パイプ生産ラインで使用され,外径の測定とエクストルーダースクリュー速度または牽引速度を調整し,ODの目的を制御します.また,ワークピースの外径とサイズ測定に適用することができます.
技術パラメータ
| モデル | LDM-25 | LDM-50 | LDM-100 | LDM-150 | LDM-210 | LDM-380 | |||||
| 測定範囲 | 0.2-20mm | 0.2~45mm | 0.2~95mm | 0.2-145mm | 0.2-205mm | 0.2-375mm | |||||
| ミニサイズ | 0.2mm | 0.2mm | 0.2mm | 0.2mm | 0.2mm | 0.2mm | |||||
| 最大サイズ | 20mm | 45mm | 95mm | 145mm | 205mm | 375mm | |||||
| 精度 | ±0.001 | ±0.002 | ±0.01 | ±0.01 | ±0.01 | ±0.01 | |||||
| 決議 | 0.001mm | 0.001mm | 0.001mm | 0.001mm | 0.001mm | 0.001mm | |||||
| サイズ | 48.5x20x8.5cm | 48.5x20x8.5cm | 62x25x6cm | 92×29×9.5cm | 121×36×8.5cm | 45x50x8.5cm(x2) | |||||
| 測定単位 | mm | mm | mm | mm | mm | mm | |||||
| パワー | ~220V±15%,50〜60Hz | ||||||||||
| 温度 | -10~40°C | ||||||||||
| 湿度 | <85% RH | ||||||||||
|
サイズの頭 シリアル I/O |
スタンダード:RS485 オプション:RS232 / USB / プロフィバス | ||||||||||
| プリセット | 直径 + トール,トール,アラーム設定 | ||||||||||
| 透明度のある測定 | オプション | オプション | オプション | オプション | オプション | オプション | |||||
| 制御出力 | |||||||||||
| シリアル I/O | RS485 | ||||||||||
| アナログ 生産量 | 16ビット±10V DC出力 | ||||||||||
| リレー出力 | 2 ウォルト 無料 (状態,上限,下限) | ||||||||||
| モデル | 測定範囲 | 決議 | 精度 |
| LDM-25XY | 0.1~20mm | 0.001mm | ±0.001mm |
| LDM-50XY | 0.2~45mm | 0.001mm | ±0.002mm |
| LDM-60XY | 0.2-55mm | 0.001mm | ±0.002mm |
主要な特徴
1 接触のないレーザー直径測定,高速,高精度,良好な繰り返し性
2 リアルタイムで外径と丸み表示,品質管理と生産効率を改善し,材料の廃棄物を削減します.
3 完全自動化生産を実現するための様々なデジタルおよびアナログ制御信号機能
4 各種事前設定機能,名目値,上位および下位許容量,アラーム制御事前設定,操作が簡単.
5 標準的なデータポート接続が準備済み,データ分析開発の便宜のために互換性のあるソフトウェア.
レーザー直径計の性能
測定:レーザースキャン
レーザー: 可視赤色半導体レーザー
レーザー出力 <2mW
作業モード:連続
電力消費: <30W
電子パラメータ
動作電圧: ~ 220V ± 15% 50〜60Hz
動作温度: -10 ~ 40 °C
湿度: <85% RH
主なコントローラ特性
1リモコンの表示と制御に使える
2DCモーター,VVVFモーター (エクストルーダー,トラクター) の速度を制御できます.
3実験室での使用に適しています
4直径が設定された容量を超えると 警鐘が鳴る
5RS485で PLCを制御するコンピュータに接続できます
6寸法: 100mm×100mm×120mm (モデル:DDC-5)
私たちの工場
LDMシリーズの計器はクラシックな水銀技術製品シリーズで,数十年にわたる技術革新と1,000人以上の顧客がこれらの製品,高精度,信頼性の高い製品を使用しています.今,それはワイヤーですケーブル,パイプの測定の最良の選択です. シリーズの10モデルを開発します.
