商品の詳細:
お支払配送条件:
|
| 測定範囲: | 0.1mm-20mm 0.2mm-45mm 0.2mm-55mm | 重さ: | 24Kg （パッキングの後で） |
|---|---|---|---|
| 解決: | 1μm | 材料: | 金属 |
| タイプ: | 測定ツール | 色: | 青 |
| ハイライト: | 管のゲージの厚さ,内径のゲージ,レーザーの管の直径の測定 |
||

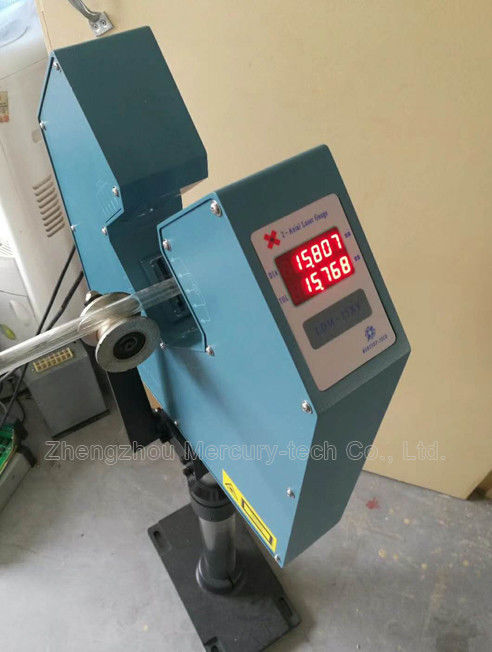

透明材料とパイプ直径測定レーザー直径測定ゲージ.
レーザー直径測定ゲージ は、レーザースキャンを使用して非接触でオンライン測定を行う高精度な調査装置です。

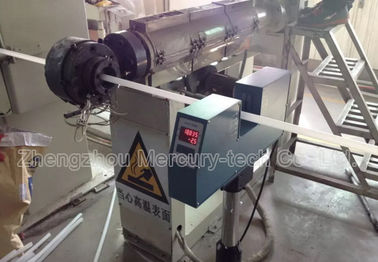

主に、さまざまなワイヤー、ケーブル、パイプの生産ラインで、外径の測定と押出機のスクリュー速度または牽引速度の調整に使用され、ODの制御を目的としています。ワークピースの外径とサイズの測定にも適用できます。
1. 技術パラメータ
| モデル | 測定範囲 | 分解能 | 精度 |
| LDM-25XYT | 0.1-20mm | 0.001mm | ±0.001mm |
| LDM-50XYT | 0.2-45mm | 0.001mm | ±0.002mm |
| LDM-60XYT | 0.2-55mm | 0.001mm | ±0.002mm |
| モデル | LDM-25T | LDM-50T | LDM-100T | LDM-150T | LDM-210T | LDM-380T | |||||
| 測定範囲 | 0.2-20mm | 0.2-45mm | 0.2-95mm | 0.2-145mm | 0.2-205mm | 0.2-375mm | |||||
| 最小サイズ | 0.2mm | 0.2mm | 0.2mm | 0.2mm | 0.2mm | 0.2mm | |||||
| 最大サイズ | 20mm | 45mm | 95mm | 145mm | 205mm | 375mm | |||||
| 精度 | ±0.001 | ±0.002 | ±0.01 | ±0.01 | ±0.01 | ±0.01 | |||||
| 分解能 | 0.001mm | 0.001mm | 0.001mm | 0.001mm | 0.001mm | 0.001mm | |||||
| 寸法 | 48.5x20x8.5cm | 48.5x20x8.5cm | 62x25x6cm | 92x29x9.5cm | 121x36x8.5cm | 45x50x8.5cm(x2) | |||||
| 測定単位 | mm | mm | mm | mm | mm | mm | |||||
| 電源 | ~220V±15%, 50-60HZ | ||||||||||
| 温度 | -10~40℃ | ||||||||||
| 湿度 | <85% RH | ||||||||||
|
ゲージヘッド シリアルI/O |
標準: RS485オプション:RS232 / USB / Profibus | ||||||||||
| プリセット | 直径、+Tol、-Tol、アラーム設定 | ||||||||||
| 透明測定 | オプション | オプション | オプション | オプション | オプション | オプション | |||||
| 制御出力 | |||||||||||
| シリアルI/O | RS485 | ||||||||||
| アナログ出力 | 16ビット±10V DC出力 | ||||||||||
| リレー出力 | 2無電圧（ステータス、上限許容差、下限許容差） | ||||||||||
主な機能
① 非接触レーザー直径測定、高速、高精度、良好な再現性。
② リアルタイムの外径と真円度の表示により、品質管理と生産効率が向上し、材料の無駄が削減されます。
③ さまざまなデジタルおよびアナログ制御信号機能により、完全自動化された生産を実現します。
④ さまざまなプリセット機能、公称値、上限と下限の許容差、アラーム制御プリセットにより、操作が簡単です。
⑤ 標準データポート接続が準備されており、データ分析開発の利便性のための互換性のあるソフトウェア。
主なコントローラーの機能
1. リモート表示と制御に使用できます。
2. DCモーター、VVVFモーター（押出機またはトラクター）の速度を制御できます。
3. 実験室での使用に適しています。
4. 直径が設定された許容範囲を超えるとアラームが発生します。
5. RS485を使用すると、PLC産業制御コンピューターに接続できます。
6. 寸法：100mm×100mm×120mm（モデル：DDC-5）
レーザー直径測定 ゲージの性能
測定：レーザースキャン
レーザー：可視赤色半導体レーザー
レーザー出力：<2mW
動作モード：連続
消費電力：<30W
電気的パラメータ
動作電圧：~220V ± 15% 50 - 60Hz
動作温度：-10〜40℃
湿度：<85% RH
